創嘉視訊系列全系列DVI數字矩陣：
創嘉DVI系列矩陣切換器主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，將最大的輸入距離延長至36米，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入，支持負載接入狀態監測，并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。
- 產品描述
- 技術參數表

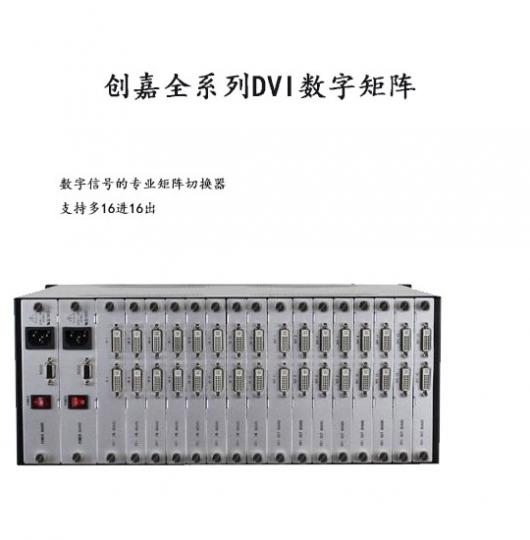

創嘉視訊系列全系列DVI數字矩陣：
支持多路DVI信號輸入,多路DVI信號輸出,一般用的較多的有:8進4出DVI矩陣、8進8出DVI矩陣、16進8出DVI矩陣、16進16出DVI矩陣等；
支持輸入前端精確自適應補償，將最大的輸入距離延長至40米；
支持DDC通道的切換;
支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入；
支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載；
具備RS232通訊接口；
機架式結構，板卡靈活搭配，支持通道擴展。
帶寬：3.15GHz，全數字；最大支持分辨1920x1200@60
位時鐘抖動(ClockJitter)：<0.15Tbit；最大傳輸延時：5nS(±1nS)；切換速度：150ns(最長時間)
信號輸入：
接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
傳輸距離：建議最大輸入距離小于30米，在1920x1200@60時（推薦使用認證過的DVI專用線材）
信號輸出：
接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大電平：3.3V；阻抗：50Ω
傳輸距離：建議最大輸出距離小于15米，在1920x1200@60時（推薦使用認證過的DVI專用線材）
功耗：30～150W（視具體型號確定功耗）；溫度：0℃～45℃
串接接口：RS232,9孔D-Sub型連接器，端口2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
輸入電壓：AC100～240V；50/60Hz.
-
-
